Disjoncteur courbe : un terme essentiel dans le domaine de l’électricité pour assurer la sécurité des installations. Comprendre la courbe d’un disjoncteur permet de mieux choisir la protection adaptée à chaque circuit.
Dans ce guide, nous expliquons en détail le fonctionnement, les différents types de courbes, comment sélectionner la bonne courbe selon vos besoins et les normes à respecter pour garantir la sécurité électrique.
Comprendre la courbe d’un disjoncteur et son fonctionnement électrique
Définition et rôle de la courbe d’un disjoncteur
Un disjoncteur est un dispositif de protection automatique qui interrompt le courant en cas de surcharge ou de court-circuit. La courbe d’un disjoncteur définit le seuil de déclenchement selon l’intensité et le temps, ce qui permet d’adapter la protection à chaque appareil ou circuit électrique. Le fonctionnement repose sur des éléments magnétiques et thermiques, permettant une réaction rapide ou différée en fonction des besoins. Le pouvoir de coupure d’un disjoncteur indique l’intensité maximale qu’il peut interrompre sans dommage, et l’automatisme assure le réarmement facile. Voici les principaux termes techniques associés à la courbe d’un disjoncteur :
- Seuil de déclenchement
- Intensité nominale
- Courant de court-circuit
- Pouvoir de coupure
- Déclenchement magnétique et thermique
- Automatisme
Les différents types de courbes de disjoncteur et leurs usages
La courbe définit comment le disjoncteur réagit à une intensité anormale. Les courbes principales sont B, C et D, chacune adaptée à une utilisation spécifique. Comprendre ces différences aide à couvrir efficacement les besoins de protection électrique. Voici les types de courbes et leurs usages : Pour approfondir ce sujet, consultez notre guide sur La courbe du disjoncteur : rôle, types et choix pour la sécurité.
- Courbe B : adaptée aux circuits d’éclairage, protection contre les faibles surintensités.
- Courbe C : utilisée pour les circuits domestiques généraux, comme les prises et petits appareils.
- Courbe D : idéale pour les équipements ayant un courant d’appel élevé, tels que moteurs et transformateurs.
- Autres courbes (K, Z, etc.) : réservées à des applications spécifiques industrielles ou électroniques.
| Type de courbe | Usage principal |
|---|---|
| B | Éclairage, circuits sensibles |
| C | Général domestique (prises, petits appareils) |
| D | Moteurs, équipements à fort courant d’appel |
Le choix de la courbe influence directement la sécurité et la durée de vie de vos équipements électriques.

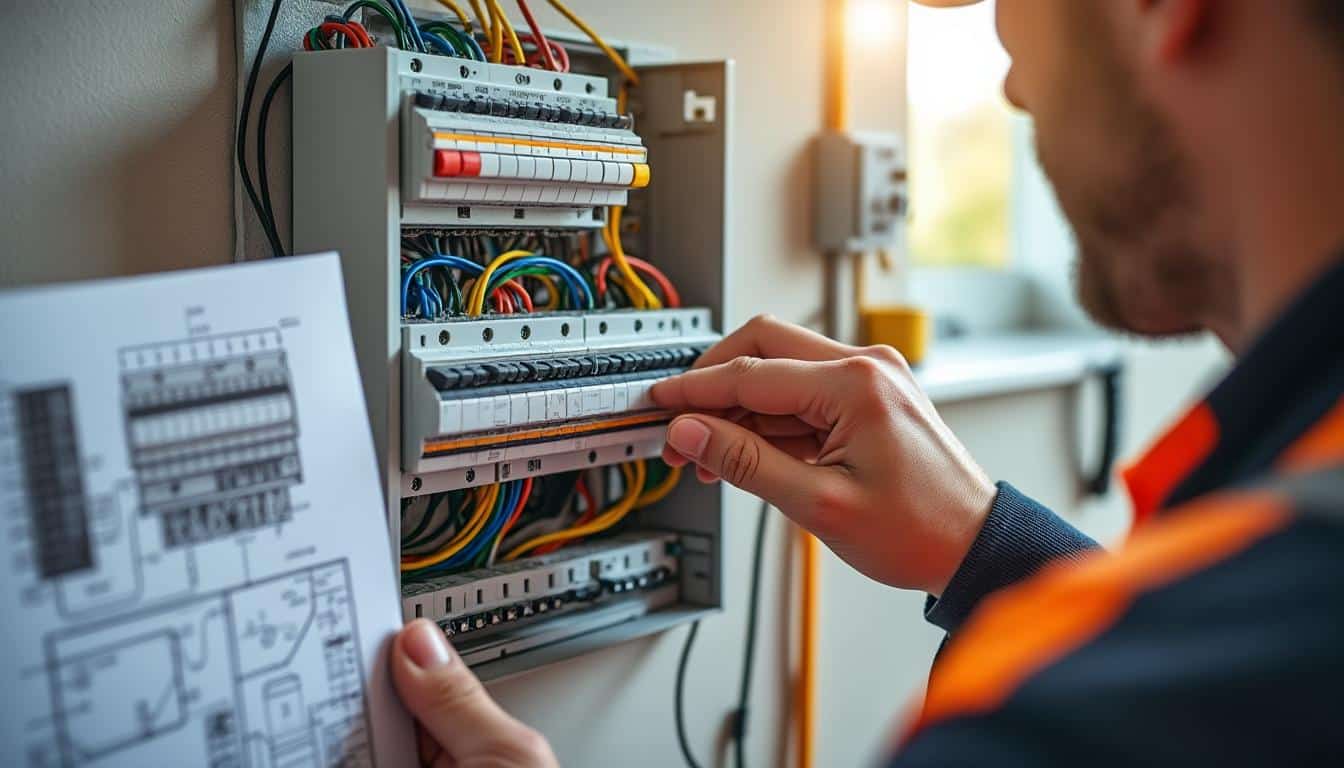

Comment choisir la courbe d’un disjoncteur selon l’installation électrique
Étapes pour choisir la courbe d’un disjoncteur
Pour bien choisir la courbe d’un disjoncteur, il faut prendre en compte plusieurs critères : le type d’appareil à protéger, l’intensité du courant, le seuil de déclenchement, l’utilisation prévue et le calibre (exprimé en ampère). Le réglage du module doit correspondre au besoin nominal. Il est essentiel de découvrir les caractéristiques de chaque courbe pour sélectionner celle qui convient à votre installation. Voici les étapes à suivre pour choisir la courbe adéquate :
- Identifier le type de circuit (éclairage, prise, moteur, etc.).
- Déterminer le calibre nécessaire en ampère selon la charge raccordée.
- Analyser l’intensité de démarrage des appareils à protéger.
- Choisir la courbe adaptée : B, C, D ou autre selon l’utilisation.
- Vérifier la conformité avec les normes en vigueur.
Applications concrètes et exemples d’utilisation d’un disjoncteur courbe
Voici quelques cas pratiques pour illustrer la sélection d’un disjoncteur courbe selon l’usage :
- Domestique : courbe C pour prises et circuits standards.
- Moteur (atelier, piscine) : courbe D pour couvrir le courant d’appel élevé.
- Éclairage sensible : courbe B pour protéger des équipements électroniques fragiles.
- Pompes ou compresseurs : courbe D pour le démarrage automatique sécurisé.
Par exemple, pour un moteur de piscine, il est recommandé de choisir un disjoncteur courbe D de 16 ampères, car il supporte le courant de démarrage élevé sans déclencher inopinément. Découvrir la bonne courbe garantit la sécurité et la longévité de votre installation.
Avantages, limites et réglementation autour de la courbe du disjoncteur
Avantages et inconvénients des différentes courbes de disjoncteur
Chaque courbe de disjoncteur présente des avantages et des inconvénients selon l’équipement et la charge à protéger. Les courbes automatiques permettent d’adapter la protection au seuil d’intensité requis. La courbe magnétique intervient lors d’un courant de démarrage élevé. Savoir choisir et utiliser la bonne courbe permet d’éviter les déclenchements intempestifs ou une protection insuffisante. Voici une synthèse comparative : En complément, découvrez Disjoncteur qui saute et ne se remet pas : causes et solutions efficaces.
- Courbe B : avantage – grande sensibilité, inconvénient – risque de déclenchement trop rapide avec des charges à appel élevé.
- Courbe C : avantage – polyvalence, inconvénient – moins adaptée aux gros moteurs.
- Courbe D : avantage – idéale pour charges à fort courant d’appel, inconvénient – moins protectrice pour les petits appareils.
Normes électriques et erreurs à éviter avec la courbe d’un disjoncteur
Le choix de la courbe d’un disjoncteur doit respecter des normes strictes pour garantir la sécurité et la conformité des installations électriques. Les principales normes à connaître et à appliquer sont :
- NF C 15-100 (norme française de référence pour les installations domestiques).
- CEI 60898 (norme internationale sur les disjoncteurs basse tension).
- RE2020 (réglementation environnementale pour les nouvelles constructions).
Découvrir et appliquer les bonnes pratiques réglementaires permet d’éviter les erreurs courantes, comme le mauvais choix de courbe ou l’utilisation d’un disjoncteur inadapté à la charge ou au courant d’appel de l’équipement.
FAQ – Questions fréquentes sur la courbe du disjoncteur
Comment savoir quelle courbe de disjoncteur utiliser en domestique ?
Pour un usage domestique, privilégiez la courbe C, adaptée à la plupart des prises et circuits standards où l’intensité de démarrage reste modérée. Vous pourriez également être intéressé par Disjoncteur et fusible : guide pratique pour protéger votre installation.
Quelle différence entre un disjoncteur courbe C et D ?
La courbe C déclenche plus rapidement qu’une courbe D, qui est conçue pour supporter un courant de démarrage élevé, idéal pour moteurs ou pompes.
Peut-on utiliser un disjoncteur courbe D pour une forte intensité de démarrage ?
Oui, le disjoncteur courbe D est recommandé pour les équipements avec forte intensité de démarrage, comme les moteurs, afin d’éviter des déclenchements intempestifs. Pour aller plus loin, lisez Comprendre le symbole du disjoncteur différentiel : guide complet.
À quoi sert un disjoncteur courbe B unipolaire ?
Un disjoncteur courbe B unipolaire protège principalement les circuits sensibles (éclairage, électronique) contre les faibles surintensités, en coupant la phase uniquement.
